아이템 | 콘텐츠 | 비고 | |
기본 구성 | 단일 모바일 드로잉 인 머신 | 조정 가능한 옵션 | |
2 creels (표준) | |||
속도 | 최대 드로잉 인 속도는 260 조각/분입니다. | 순간 최고 | |
원사 수 | ① 복합 필라멘트 및 모노 필라멘트 ② 면 및 혼합 원사 (카딩 및 빗질) | ||
원사 수 | 1.1-67tex, 10-600den, Nm 900-15 | ||
워프 빔 | 워프 레이어 | 표준 구성 | |
1: 1 임대 모듈 | 선택 | ||
더블 레이어 워프 빔 모듈 | 선택 | ||
공칭 폭 | 230cm, 360cm | 선택 | |
사이드 플레이트의 직경 | 최대 110cm | ||
헤들 | 힐드 루프 유형 | O 형 강철 치유 또는 플라스틱 헤드 | |
헤들 유형 | 단일 행 치유/이중 행 치유 | ||
울타리의 높이 | 220mm-330mm | 조정가능한 | |
헤들 두께 | 0.25mm-0.65mm | 선택 | |
헤들 눈의 크기 | 최소 5.5x1.2mm | ||
헤들 행 수 | 8, 12, 16 | 선택 | |
힐드 사이즈 | 1.5 × 9mm / 1.5 × 10mm | ||
리드 | 최대 리드 폭 | 다음 크릴의 너비 | |
리드의 치아 밀도 | 20-350 갈대 치아/10cm (표준) | ||
갈대 치아의 높이 | 40-100mm | ||
리드의 높이 | 80-150mm | ||
리드 형태 | 플랫 리드, 프로파일 리드 | ||
아이템 | 콘텐츠 | 비고 | |
통제 | 소프트웨어 | 특수 조작 제어 소프트웨어 | |
입력 | 터치 스크린, USB, 원격 입력 포트 (옵션) | ||
언어 | 중국어, 영어; 다른 언어는 요청시 유효합니다 | ||
전력 공급 요구 사항 | 전력은 약 1.0 킬로와트 (kVA) 입니다. 단방향 220V AC ± 10%; 50Hz AC | ||
공기 소스 요구 사항 | 입력 압력 | ≥ 0.5Mpa | |
공기 압력 변동 | <± 0.05Mpa | ||
최소 공기 공급 | ≈ 1000NL/min | ||
기하학적 이슬점 | -17 ℃ | ||
오일 내용 | 기본적으로 오일 없음, 잔류 오일의 함량은 <1mg/Nm3 /< 0.8 ppm 입니다. | ||
불순물 콘텐츠 | 고체 불순물 함량 <5 mg/m3, 입자 크기 <5pm | ||
공기질 | ISO 8573.1; 품질 수준: 3 | ||
환경 조건의 요구 사항 | 실내 조건 | 실내 조건은 섬유 공장에서의 일반적인 적용 조건과 거의 같습니다. 유리 먼지 및 유사 물질과 같은 연마재가 없습니다. | |
습도 | 상대 습도 30-95%, 응축 없음 | ||
주변 공기 | 무산 | ||
온도 | 작동 온도 + 18 ~ + 40 ° C | ||
조명 | 700 럭스는 작업 얼굴에 필요합니다. | ||
지상 요구 사항 | 평탄성 | 최대 비 병렬 처리는 ± 15mm 이거나 총 차이는 30mm 입니다. | |
비행기 요구 사항 | 거칠기는 기존 콘크리트의 범위 내에 있어야합니다. | ||

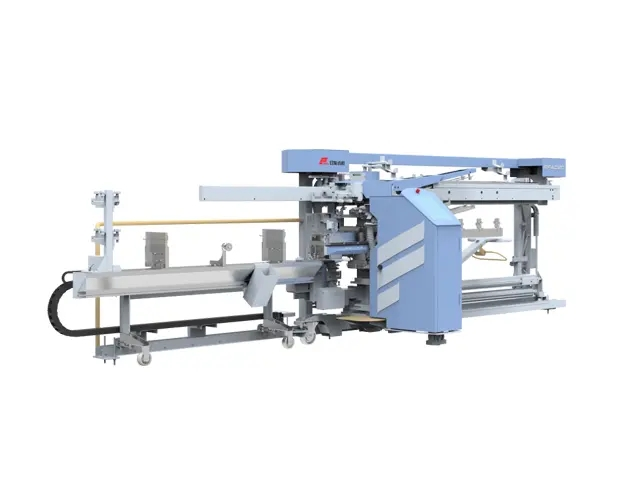

이 모델은 모바일 드로잉-인 머신과 하나 이상의 고정 드로잉-스테이션으로 구성되어 있으며, 완전하고 자동으로 워프를 헤지 및 리드로 그릴 수 있습니다. 그리고 heddle은 최대 16 개의 치유까지 배출 될 수 있습니다.
이 모델은 매우 높은 드로잉 인 용량을 가지며 설계된 최대 속도는 260 조각/분입니다.
동시에이 모델은 공간 레이아웃의 유연성을 가지고있어 직조 작업장의 활용률을 극대화하고 전송 및 보관을 용이하게합니다.
